Circuitos impresos

Equipamiento

Prototipado profesional de PCBs y fabricación a baja y media escala.

CORTE DE PCB

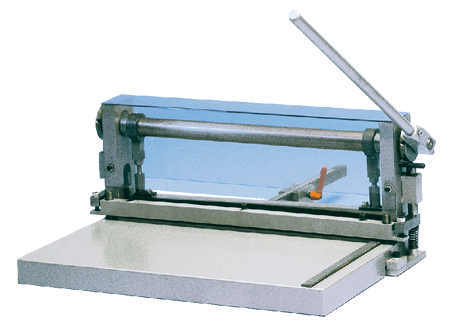

NE-CUT

El cortador de placas tipo Ne-Cut ha sido especialmente diseñado para cortar placas de circuito de hasta 3,0 mm o aluminio de hasta 1,5 mm de espesor. Dependiendo de los requisitos, las láminas de acero (de 0.05 a 1 mm), plásticos (hasta 5 mm), materiales de película y papel también pueden cortarse en el dispositivo sin deformarse. Previa consulta también láminas de aluminio más gruesas Gracias a la cubierta transparente, las piezas individuales también se pueden cortar “a la vista”.

Dimensiones (LxWxH): 740 x 450 x 290 mm
Peso:  66 kilogramos
Ancho de corte: máx. 530 mm

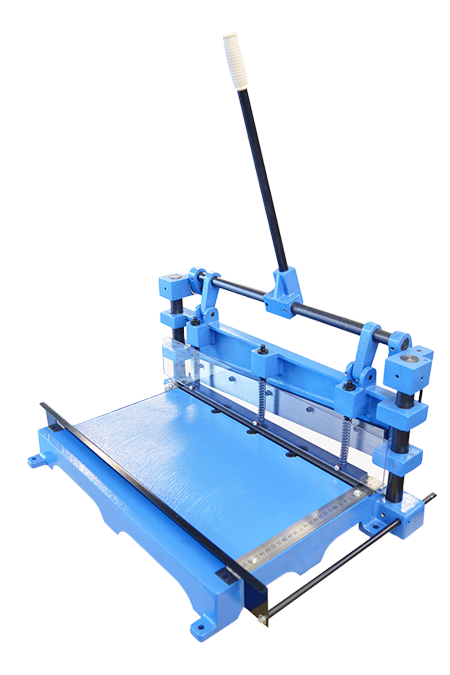

Cizalla de guillotina
Type 450

La cizalla guillotina tipo 450 fue diseñada para cortar material básico de hasta 2 mm y aluminio de hasta 1.0 mm. Tiene protección para el operador (dispositivo de sujeción) delante de la cuchilla. Esto cierra antes / durante el proceso de corte y también fija el material a cortar. Pero no como nuestros clientes saben de su hermano mayor, el NE-CUT. Por lo tanto, recomendamos colocar los productos en las guías laterales para evitar resbalones. Las escalas milimétricas fáciles de leer también, están unidas a estas barras de tope, lo que hace posible cortes exactos.

Su peso y diseño livianos lo hacen ideal para principiantes o  usuarios ocasionales.

Debido al bajo peso total, el dispositivo se puede transportar fácilmente.

Un tope incluido permite el corte reproducible de series más pequeñas. El tope se puede montar en la parte delantera o trasera y el ángulo se puede ajustar en ambos lados.

Dimensiones (LxWxH): 440 x 660 x 350 mm
Peso: solo 20 kg
Ancho de corte: máx. 450 mm
Tamaño de la mesa:  300 x 450 mm

CEPILLADO

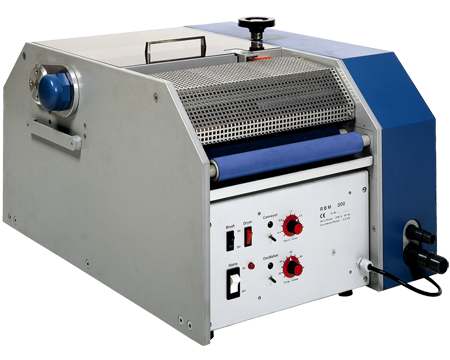

Cepilladora
RBM 300

Con convertidor de frecuencia integrado!

Busca una Máquinas de cepillado húmedo, para placas de circuito impreso, a precio moderado?

Puede encontrarla en nuestro modelo RBM 300 BLC (Benchtop Low Cost). Como la hermana menor de la serie RBM 402, esta máquina ahorra donde sea razonable. Solo que no en términos de calidad, durabilidad y las soluciones detalladas ejecutadas con precisión.

Dimensiones (LxWxH):  760 x 590 x 415 mm
Ancho de trabajo: 300 mm.
Velocidad del cepillo: 1360 rpm.
Consumo de agua:  6.8 l / min.

Cepilladora
RBM 402

El sistema compacto profesional, diseñado para su uso en prácticamente todas las operaciones de impieza que se producen en la producción de impresión. El RBM 402 consta de una estación de cepillado húmedo de doble cara con oscilación conmutable, una estación de lavado con posterior secado por compresión y una estación de secado de aire caliente de doble cara. La construcción sólida garantiza un funcionamiento perfecto y una larga vida útil con un mantenimiento mínimo. La versión estándar KF tiene un suministro de agua integrado con tanque de agua de lavado, unidad de bombeo y filtración. Bajo pedido, podemos fabricar el modelo F con suministro externo de agua y filtro de banda de aguas residuales automático para reducir la carga de cobre, o la versión BLC, una versión simple de sobremesa sin una base y unidad de filtro que se suministra con agua externamente.

Dimensiones (LxWxH):  1100 x 750 x 1160 mm
Ancho de trabajo:  400 mm.
Velocidad del cepillo:  1360 rpm.
Consumo de agua:  26 l / min.

Máquinas CNC

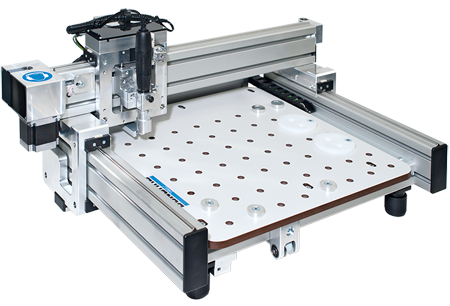

CCD / 2 Eco

El Bungard CCD / 2-Eco completa el segmento Bungard CNC. La máquina es particularmente interesante para principiantes con un presupuesto pequeño, porque por un lado es inmejorablemente económico, pero por otro lado tiene la misma mecánica de alta calidad y precisión que todas las otras máquinas CNC de Bungard.

A diferencia de todos los demás CCD, esta máquina está equipada con un huso ecológico económico que permite velocidades de 5,000 a 35,000 rpm. Este husillo es perfectamente adecuado para el trabajo diario normal, como el fresado de aislamiento y el fresado de contornos de placas de circuito impreso, pero no para el procesamiento de aluminio y metales no ferrosos. Sin embargo, la máquina se puede adaptar con un husillo de alta frecuencia y alto rendimiento en cualquier momento posterior.

Dimensiones (LxWxH): 700 x 550 x 300 mm
Area de trabajo: 270 x 325 x 38 mm.V
Velocidad de desplazamiento: 1-9000 mm / min.
Resolución mecánica – tamaño de paso: ¼ mil (6.35 µm)

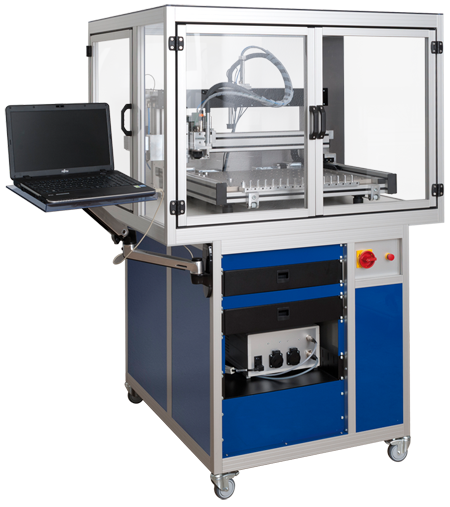

CCD Premium

Lo último en el moderno laboratorio de PCB es el sistema BUNGARD CCD PREMIUM CNC .

Combina todos los aspectos destacados de la máquina que están disponibles en el mercado mundial para formar un centro CNC de laboratorio para las más altas exigencias.

Máquina de formato: 80x95x60 cm
Área utilizable:  400×500 mm (Z-max: 64 mm)
Velocidad de desplazamiento:  más de 22 m / minuto.

Dip Coating

Recubrimiento por inmersión

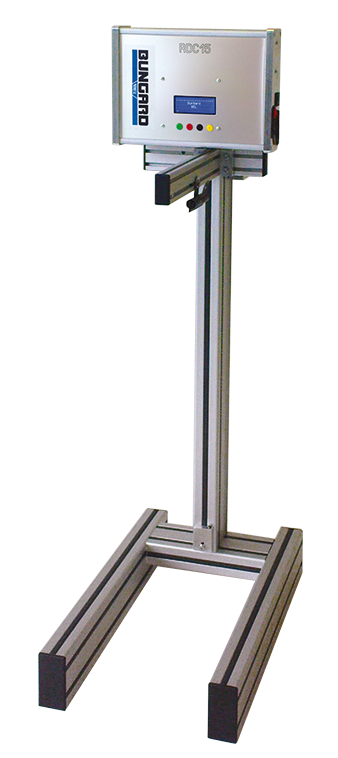

RDC 15

El revestidor por inmersión RDC 15 con control de motor paso a paso es un desarrollo adicional del probado RDC 15, con el agregado de un motorreductor. El desarrollo posterior fue estimulado por la creciente demanda de anchos de banda de mayor velocidad y opciones de configuración. Los recubrimientos por inmersión de la serie RDC 15 están diseñados para su uso en el laboratorio. Se utilizan en el revestimiento fotorresistente de piezas y sustratos moldeados, para la aplicación de máscara de soldadura líquida y, en general, en el revestimiento con lacas protectoras. El uso de capas SOL-GEL también se está volviendo cada vez más popular. Aquí también, el RDC 15 ha demostrado su eficacia en todo el mundo.

Tiempo de sumesrión: 0.5 s – 100 horas.
Tiempo de drenaje: 0.5 s – 100 horas
Repeticiones: hasta 8 veces
Dimensiones (LxWxH): 280 x 470 x 960 mm

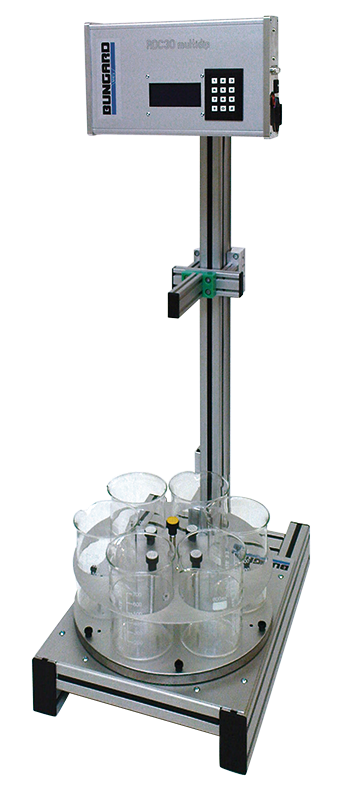

Multidip
(Recubrimiento Múltiple)
RDC 30

Nuevo desarrollo!

  • Plato giratorio con 6 tazas para múltiples recubrimientos.
  • Cada inmersión programable individualmente (inmersión, velocidad de tracción, inmersión y tiempo de goteo)
  • Agitador magnético integrado con función controlada por programa y velocidad (1-999 1 / min)
  • Velocidad de buceo y tracción entre 1-9500 mm / min.
  • Guardar trabajo e iteraciones de trabajo posibles

Tiempo de sumersión: 0.5 s – 100 horas.
Tiempo de drenaje: 0.5 s – 100 horas
Repeticiones:  hasta 8 veces
Dimensiones (LxW xH): 280 x 470 x 960 mm

PERFORADO

Taladradora de precisión

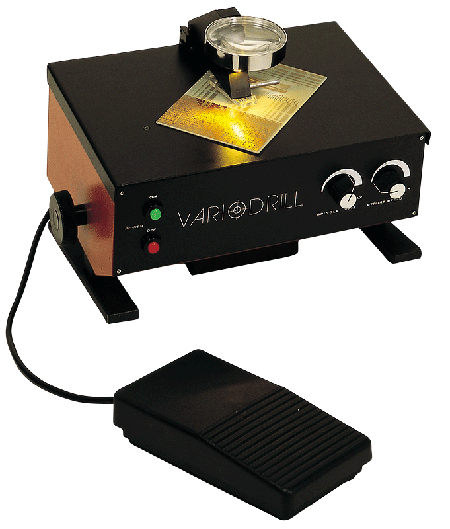

Variodrill

Un taladro totalmente equipado para su uso en series pequeñas y producción de prototipos. Tecnología sofisticada colocada de forma inteligente y ergonómicamente bien embalada.

Conexión eléctrica: 220 V ~, 50 Hz, aprox.6.6 kW
Dimensiones externas (LxWxH): 340 x 240 x 175 mm
Pinzas: 3.175 mm
Peso: aprox. 7 Kg

Laminado

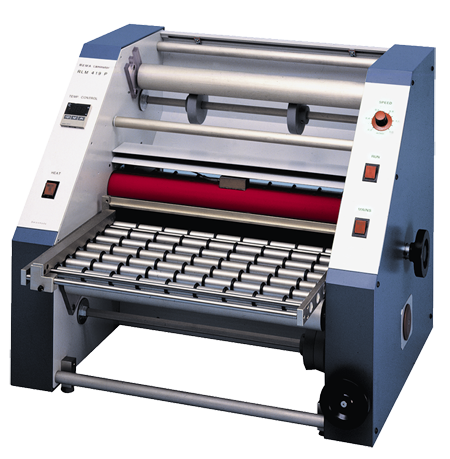

RLM 419

El RLM 419 P / 426 P es un potente laminador de resistencia en seco especialmente diseñado para pequeñas empresas, escuelas y laboratorios de impresión.

Se pueden procesar todos los fotolaminados disponibles en el mercado para la producción de PCB y la tecnología de piezas moldeadas. Los laminados especiales para máscara de soldadura también se pueden laminar muy bien debido a la baja velocidad de transporte ajustable.

El dispositivo también se utiliza con mucho éxito en la industria WAFER (para enmascarar) , en la producción de plantillas SMT y con fines de grabado de metales .

Ancho máximo de laminación: 400 mm.
Ancho de transporte máx .: 440 mm.
Velocidad de laminado:  0.2 – 1.2 m / min
Resistencia a los rodillos: Se puede frenar

GRABADO

Sistema de grabado
por pulverización

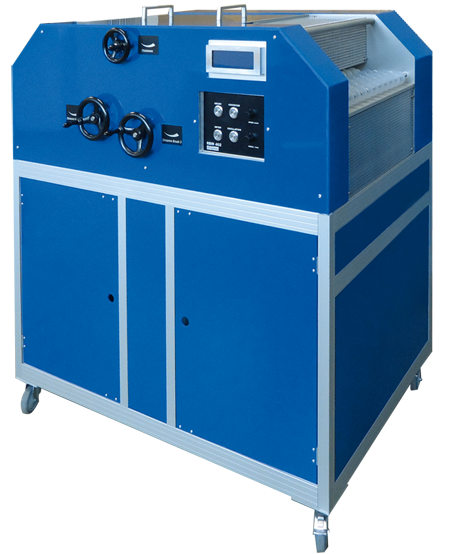

Jet 34 d

Máquinas de etching, para producción en laboratorio y series pequeñas de circuitos impresos, de hasta aproximadamente 3 m² / h. Se debe usar un antiespumante químico, al desarrollar fotoprotectores.

Dimensiones (LxWxH):  600 x 700 x 1100 mm
Altura de trabajo: aprox.900 mm.
Cantidad de llenado:
Peso: 35 Kg

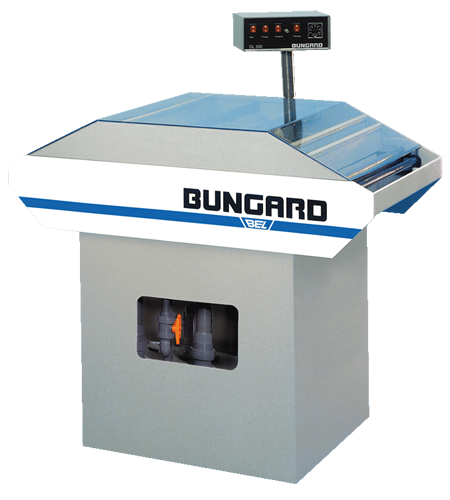

DL 500

El DL 500 es una máquina de grabado por spray con cinta transportadora de doble cara con zona de enjuague integrada. Esta máquina es fácil de mantener y se adapta perfectamente a un laboratorio moderno de PCB. La capacidad máxima en una hora es de 10 m².  Por supuesto, la máquina puede modificarse según sus necesidades.

Dimensions (LxWxH): 1200 x 670 x 1290 mm
Etchingformat: 510 mm x endless
Tank capacity:approx. 55 l
Weight: approx. 100 kg

EXPOSICIÓN

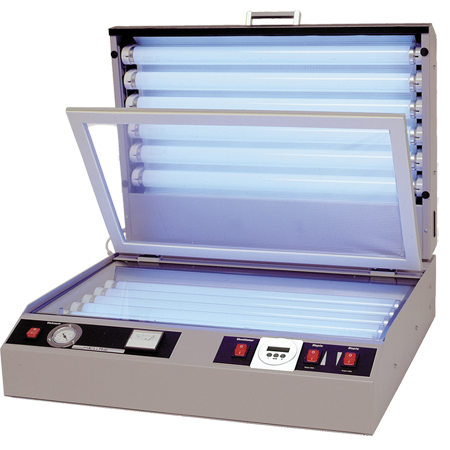

HELLAS

Dispositivo de exposición al vacío de precisión para exposición por contacto a doble cara de material base foto-recubierto, películas de copia, etc.

Áreas de aplicación

Con el dispositivo de exposición al vacío HELLAS, puede procesar todos los productos sensibles a la luz cuya sensibilidad espectral se encuentra en el rango cercano a los rayos UV (360-400 nm). Estas son, en particular, placas foto-recubiertas positivas o negativas, clichés de impresión hechos de nylon, aluminio, acero, así como diazo y películas de transferencia.

Dimensiones (LxWxH): 680 x 650 x 240 mm
Peso: 45 kg
Conexión eléctrica: 220 V / 50 Hz, aproximadamente 800 W
Máx. Tamaño de exposición: 365 x 575 mm

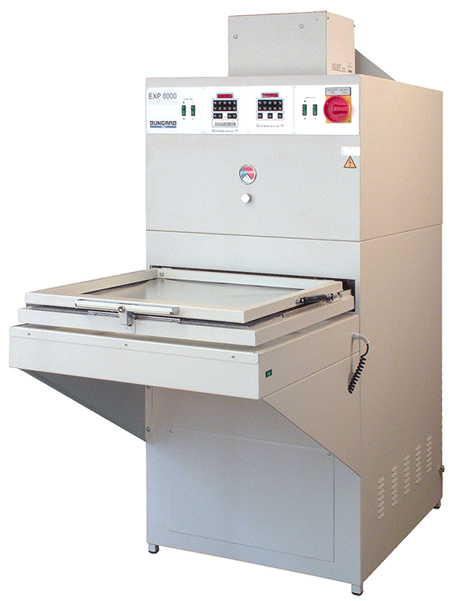

EXP 8000 / EXP 1200

Equipo de exposición de precisión

Los dispositivos de exposición de precisión de la serie EXP 8000, funcionan en ambos lados con dos lámparas de vapor de mercurio de 4000 W, cada una a una distancia de 90 cm del plano de exposición.

Conexión eléctrica:  Corriente trifásica de 380 V, 50 Hz
Formato máximo utilizable:  600 x 600 mm.
Protección con fusible:  32 A por fase
Dimensiones (LxWxH):  820 x 1800 x 1950 mm

Fotoplotteo

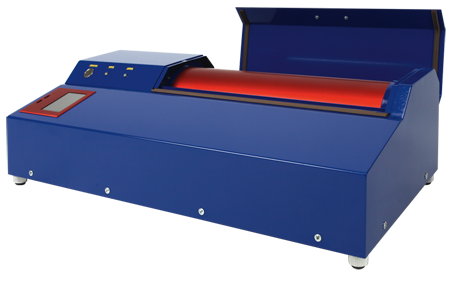

Filmstar-PLUS

Filmstar-PLUS es el nuevo Plotter fotográfico de trama, desarrollado especialmente para clientes que desean producir películas de alta calidad, de forma interna, rápida y económica.

Además de los datos de Gerber (estándar y extendido), FilmStar también funciona con archivos BMP (de alta resolución).

Filmstar hace un excelente trabajo, empaquetado en un diseño atractivo y a un precio notablemente bajo.

Dimensiones (LxWxH): 700 x 350 x 200 mm
Máx. Tamaño de película: 380 x 460 mm
Máx. Formato de trazado: 360 x 430 mm
Resolución: hasta 16,256 x 25,400 ppp

Multicapa

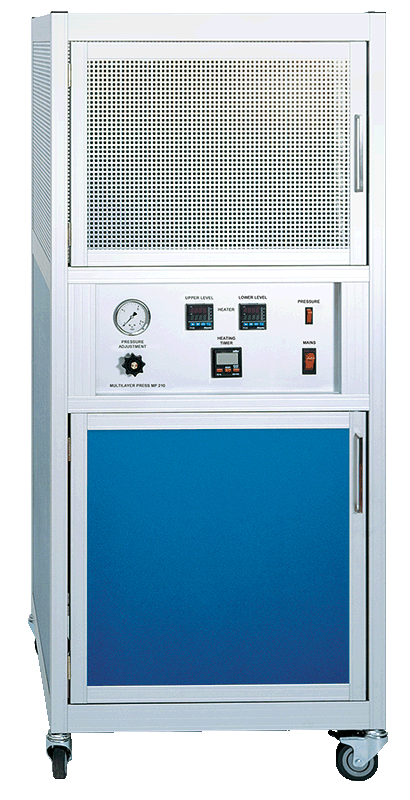

RMP

PRENSA MULTICAPA
Las prensas multicapa RMP 210 y RMP 3545 se utilizan para fabricar multicapas en un marco equivalente a la escala industrial. El número de capas solo está limitado por la altura máxima de elevación.

Detrás de la puerta cerrada compacta, hay dos placas calefactoras, que se pueden configurar de manera diferente con termostatos separados, el dispositivo de presión y la unidad para generar presión. Los dos termostatos, un temporizador, una placa de presión con pantalla (de seguridad) sirven como elementos de control.

Tamaño de placa: bruto: 250 x 350 mm
Presión:> 12 T
Temperatura máx.: 250 ° C
Tiempo de calentamiento: 30 min. aprox.

Secado por aire caliente

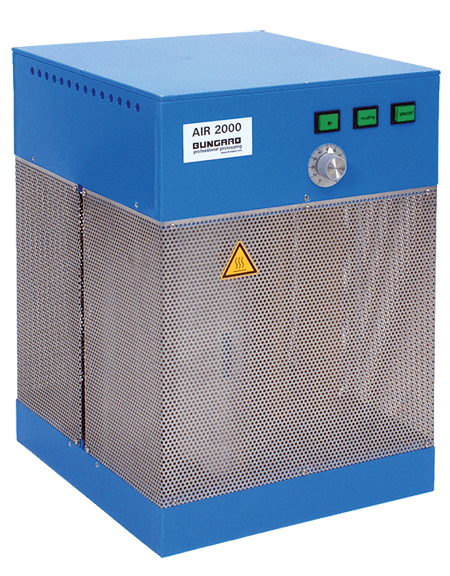

AIR 2000

El secador de aire caliente AIR 2000 funciona en un proceso continuo. Dos ventiladores con calentamiento secan al final de cada proceso húmedo, tanto los agujeros como la superficie de la placa.

Ancho de paso: 300 mm
Grosor del tablero: 0.2 – 4 mm
Longitud mínima de la placa: 80 mm
Velocidad de producción: 0.2-1.2 m / min

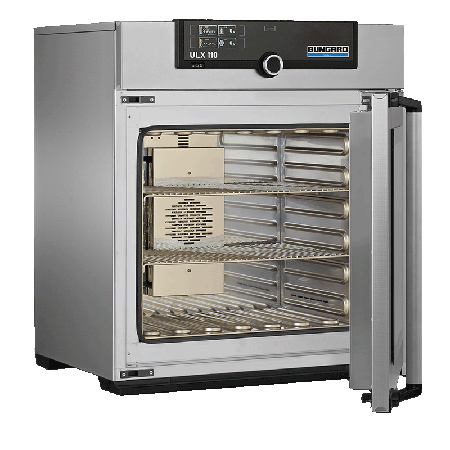

ULX 110

El gabinete de calentamiento universal ULX 110, una obra maestra hecha de acero inoxidable de alta calidad, higiénico y fácil de limpiar, no deja nada que desear en términos de tecnología de ventilación, tecnología de control, protección contra sobretemperatura y tecnología de calefacción coordinada con precisión.

Carga máxima por dispositivo: 175 Kg
Dimensiones (LxWxH): 864 x 745 x 864 mm
Dimensiones interiores (LxWxH): 400 x 560 x 480 mm
Volumen interno: 108 l

Metalizado de orificios

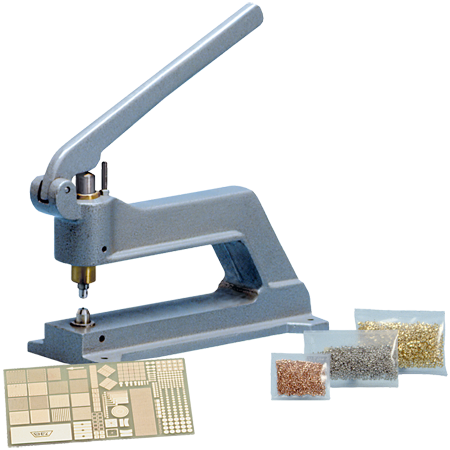

FAVORIT

Dispositivo de mano, principalmente para el revestimiento mecánico de tableros de doble cara por medio de remaches huecos. El cuerpo está hecho de aluminio fundido a presión, el casquillo guía de torneado de precisión de latón. El portaherramientas de acero es guiado sin juego.

Dimensiones (LxWxH): 95 x 300 x 210 mm
Garganta: 200 mm
Peso: 4 Kg

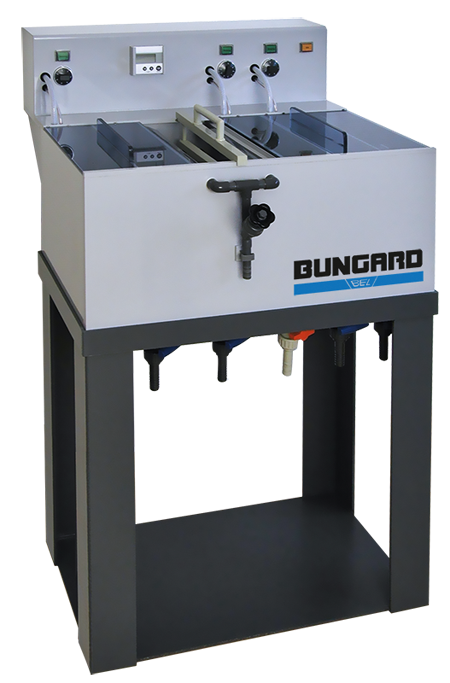

Protec 2030/3040

Planta de estañado químico

PROTEC contiene en un diseño compacto todos los depósitos e instalaciones necesarios para el tratamiento de placas de circuito impreso con estaño químico. El sistema es fácil de usar y todas las instalaciones están claramente organizadas.

Dimensiones (LxWxH): 790 x 710 x 1160 mm
Tamaño máx. de placa: 300 x 400 mm (3040)
Calefacción: 2 x 800 W (3040)

TRATAMIENTO DE AGUAS RESIDUALES

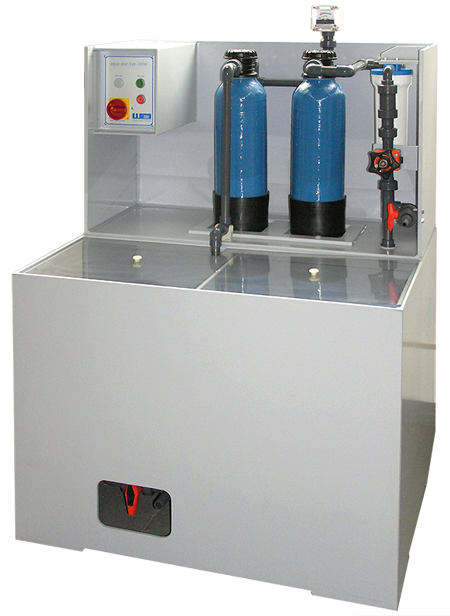

AQUAPUR 1000

El Bungard AquaPur 1000 es un sistema moderno y compacto para limpiar aguas residuales en el laboratorio de PCB, p. B. el agua de enjuague de un grabado o mediante un sistema. El sistema también se puede utilizar para limpiar el agua de enjuague del proceso de grabado en la fabricación de placas de acero. Además de los filtros gruesos y finos, la pieza central del AquaPur 1000 tiene 2 columnas de intercambio iónico, que eliminan los cationes metálicos y los aniones del agua en tecnología de lecho mixto, lo que permite cumplir con los valores límite de las aguas residuales. No es necesario utilizar productos químicos o personal especializado, como para ajustar el pH.

Máquina de formato (LxWxH):  900 x 800 x 1500 mm
Cantidad de llenado:  300 x 400 mm
Salida de la bomba:  2500 l / h
Columnas intercambiadoras de iones:  2 x 14 l

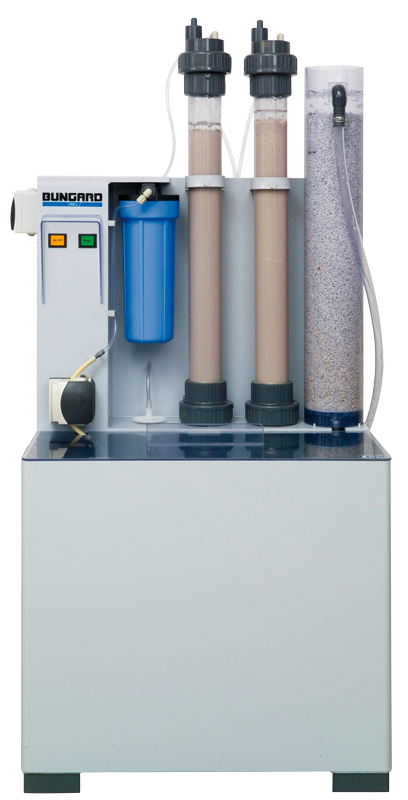

IONEX A (KA) / B (KB)

El Ionex es un sistema moderno y compacto para la limpieza de aguas residuales en el laboratorio de PCB. Las plantas existen en 4 variantes con diferentes capacidades de producción y absorción.

Los tipos A y B están equipados con un prefiltro, dos columnas de intercambio iónico y una etapa de endurecedor. Los tipos KA y KB tienen tres columnas de intercambio iónico.

Las columnas de cationes se vuelven rojas cuando se cargan con hierro y verdes / azules cuando se cargan con cobre. La carga de las columnas de aniones se puede determinar mediante la conductividad o el valor de pH. Las columnas cargadas se pueden enviar a Bungard para su regeneración, o lo guiaremos para que realice la regeneración usted mismo.

Máquina de formato: 900 x 600 x 1500 mm (B / KB)
Cantidad de llenado máx.: 220 l (B / KB)
Salida de la bomba: 20 l / h (B / KB)
Intercambiador de resina por columna: 2.5 l (B / KB)

Metalizado de orificios

Compacta 40 2 CU

THROUGH HOLE PLATING LINE

El sistema permite el galvanoplastia galvánica de 2 paneles individuales hasta un formato de 300 x 400 mm. La COMPACTA 40 2CU tiene cinco tanques de tratamiento y dos tanques de galvanoplastia. Dos piscinas de tratamiento están equipadas con radiadores de teflón, con aislamiento térmico y control termostático. Los dos tanques de galvanoplastia tienen cada uno una entrada de aire y un marco para el ánodo y una varilla de cátodo.
Estas y otras 5 varillas son impulsadas juntas por un motor de engranaje de CC que utiliza una varilla de empuje. La velocidad de elevación es infinitamente ajustable. Se asigna un rectificador infinitamente variable a cada cuenca de revestimiento. Un voltímetro y un amperímetro proporcionan información sobre los valores eléctricos. La importancia especial del enjuague se tiene en cuenta con un enjuague previo (enjuague en cascada) y un enjuague por pulverización. Este último es activado por un interruptor de pie con una válvula solenoide. En combinación con un sistema de aguas residuales IONEX, esta válvula solenoide también se puede cambiar para que no sea posible extraer agua cuando el tratamiento de aguas residuales esté lleno.

Dimensiones (LxWxH): 1200 x 1180 x 1390 mm
Altura de trabajo: 950 mm
Calefacción: 2 x 800 W
Peso: 130 Kg

¿Que hacemos?

La empresa Bungard Elektronik fue fundada el 11 de enero de 1961 por Heinz Bungard en Leverkusen. La idea de negocio de Heinz Bungard de tableros recubiertos con foto pronto se hizo mundialmente conocida. Mientras tanto, Bungard Elektronik se ha convertido en un fabricante de placas de circuito prototipo de grado industrial y pequeños lotes, incluida toda la maquinaria, materias primas y consumibles. Desde el remache hasta el laboratorio llave en mano para series pequeñas, encontrará todos los productos alrededor de la placa de circuito impreso.
